Montage de votre tente de réception

Guides de montage pas à pas et sans outils

I – Tente TRAMONTANE 3 x 3 m

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 2 pour monter ce produit.

> Liste des pièces :Installation tente 3x3m

> Etape 1 :

Assembler les tubes n°3, n°4 puis ajouter encore un tube n°3 pour ainsi obtenir un coté. Assembler les 4 cotés avec les 4 croisillons afin de former la structure de base carré.Installation tente 3x3m

> Etape 2 :

Pour monter le toit, fixer les tubes n°2 aux croisillons. Ajouter aux tubes n°2, les tubes n°1 et joindre ceux-ci avec le croisillon unique.
Ajouter aux 4 croisillons de la structure les tubes n°5 afin d’élever le toitInstallation tente 3x3m

> Etape 3 :

Placer la toile sur le toit et fixer la avec les attaches en velcro. Ajouter ensuite les tubes n°6 au tubes n°5.Installation tente 3x3m

> Etape 4 :

Mettre les pieds aux tubes n°6. Ajouter les 4 tendeurs (corde).Installation tente 3x3m

II – Tente ALIZÉ 3 x 6 m :

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 2 pour monter ce produit.

> Liste des pièces :Installation tente 3x3m

> Etape 1 :

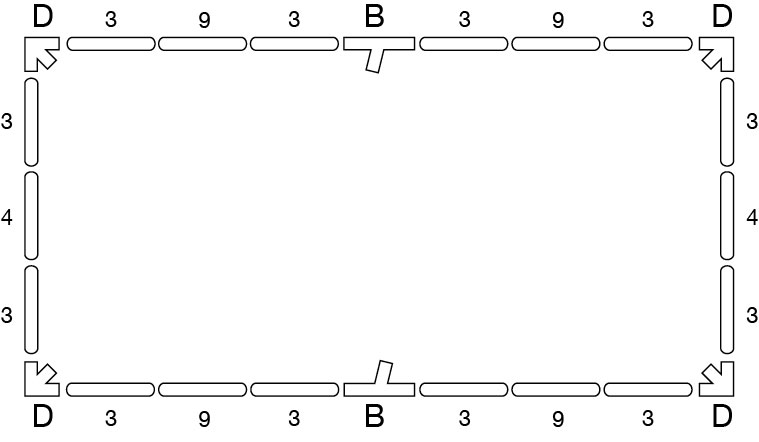

Assembler les tubes (3; 9; 3) avec les angles (D dans le coins; B au milieu des grands côtés) afin de former la structure de base rectangulaire.Installation tente 3x6m

> Etape 2a :

Assembler la structure du toit :Placer les tubes n°2 dans les montants libres des angles D et B.Installation tente 3x6m

> Etape 2b :

Placer les tubes n°1 dans les tubes n°2 sur les petits côtés, et les tubes n°7 au milieu des grands côtés.Installation tente 3x6m

> Etape 3 :

Réunir les tubes n°7 avec les croisillons E.
Faire glisser le tube n°8 dans ce croisillon, puis y fixer de part en part les tubes n°2 restants.Installation tente 3x6m

> Etape 4 :

Réunir les tubes n°1 de chaque côté de la strcture avec les croisillons A, puis les emboîter dans les tubes n°2 qui constituent le faîte.Installation tente 3x6m

> Etape 5 :

Dans les angles B et D, fixer les pieds (tubes n°5), puis ajuster la toile sur la structure.Installation tente 3x6m

> Etape 6 :

Terminer le montage de votre tente de réception en ajustant les tubes n°6 dans les tubes n°5, puis fixer les pieds (pièce C). Tendre la toile à l’aide des tendeurs
et des sardines fournies.Installation tente 3x6m

III – Tente ALIZÉ 3 x 9 m :

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 2 pour monter ce produit.

> Liste des pièces :Installation tente 3x9m

> Etape 1 :

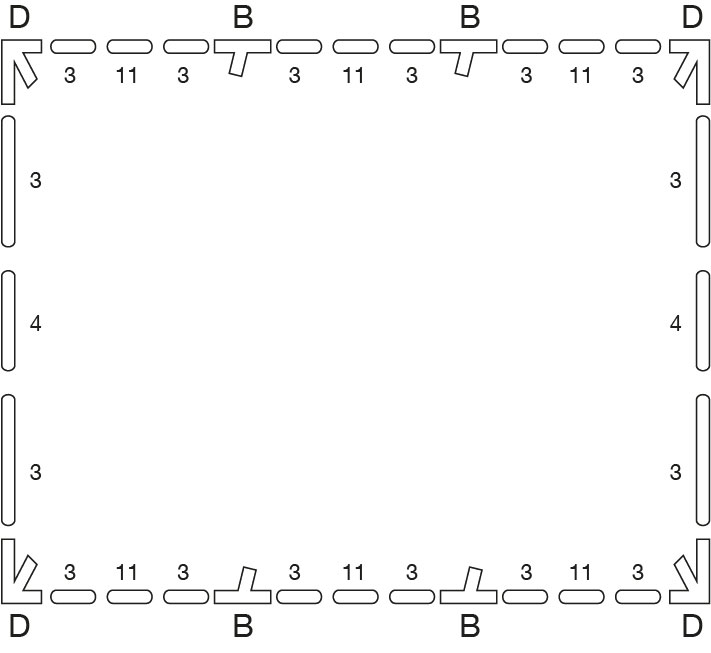

Assembler les tubes (3; 11 et 3; 4) avec les angles (D dans les coins; B au tiers des grands côtés) afin de former la structure de base rectangulaire.Installation tente 3x9m

> Etape 2a :

Assembler la structure du toit :
Placer les tubes n°2 dans les montants libres des angles D et B.Installation tente 3x9m

> Etape 2b :

Placer les tubes n°1 dans les tubes n°2 sur les petits côtés, et les tubes n°7 au tiers des grands côtés.Installation tente 3x9m

> Etape 3a :

Réunir les tubes n°7 avec les croisillons E.Installation tente 3x9m

> Etape 3b :

Dans les montants extérieurs des croisillons E, ajuster les tubes n°8 puis n°2.Installation tente 3x9m

> Etape 4 :

Réunir les deux croisillons E à l’aide des tubes n°9 et n°10.Installation tente 3x9m

> Etape 5 :

Réunir les tubes n°1 de chaque côté de la structure avec les croisillons A, puis les emboîter dans les tubes n°2 qui constituent le faîte.Installation tente 3x9m

> Etape 6 :

Dans les angles B et D, fixer les pieds (tubes n°5), puis ajuster la toile sur la structure.Installation tente 3x9m

> Etape 7a :

Terminer le montage en emboîtant les tubes n°6 dans les tubes n°5, puis fixer les pieds (pièce C).Installation tente 3x9m

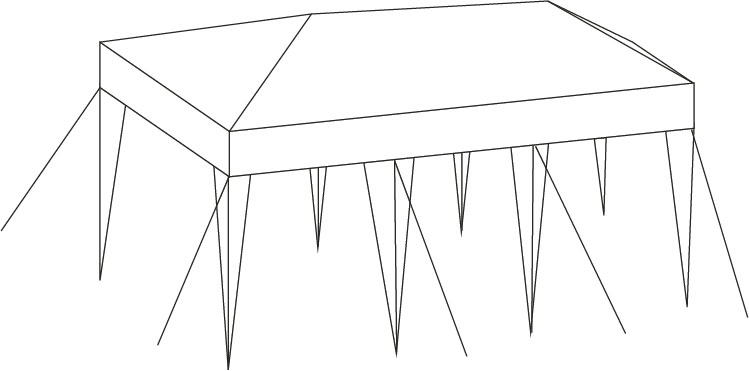

> Etape 7b :

Tendre la toile de la tente de réception à l’aide des tendeurs et des sardines fournies.

Installation tente 3x9mI –

Retrouvez toutes nos tentes de réception en cliquant ici

IV – Tente ZONDA 5 x 5 m :

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 2 pour monter ce produit.

> Liste des pièces :Installation tente 5x5m

> Etape 1 :

Assembler les tubes B et C, puis le croisillon n°2 et enfin les tubes B et C. Ajouter aux extrémités les croisillons n°1. Faire 3 fois l’opération.Installation tente 5x5m

> Etape 2 :

Joindre les tubes A et B 6 fois.Installation tente 5x5m

> Etape 3 :

Fixer les tubes A + B aux montant supérieur des croisillonsInstallation tente 5x5m

> Etape 4 :

Former le sommet de la tente en emboîtant les tubes A + B des extrémités avec des croisillons n°1 et celui du centre par le croisillon n°2Installation tente 5x5m

> Etape 5 :

Une fois le toit terminé, accrocher le panneau toit à la structure avec les tendeurs. Fixer les pieds aux tubes D et emboîter ceux-ci aux croisillons de la structure.Installation tente 5x5m

> Etape 6 :

Ajouter les 4 panneaux et stabiliser la tente avec les cordes et les piquets fournisInstallation tente 5x5m

V – Tente ZONDA 5 x 10 m :

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 4 pour monter ce produit.

> Liste des pièces :Installation tente 5x10m

> Etape 1 :

Monter la structure de base : placer un croisillon 1 à chaque angle, puis assembler les grands côtés avec les tubes C
(5 de chaque côté, maintenus antre eux par un croisillon 2)Installation tente 5x10m

> Etape 2 :

Préparer l’armature du toit : emboîter les tubes B et les tubes A de façon à obtenir 14 éléments.Installation tente 5x10m

> Etape 3 :

Fixer chacun de ces éléments dans le montant supérieur des croisillons 1 et 2 de la structure de base.Installation tente 5x10m

> Etape 4 :

Assembler le sommet de la tente en réunissant les éléments A + B des extrémités par des croisillons 1.
Fixer un tube C dans le dernier montant libre de ces croisillons.
Fixer à son extrémité libre un croisillon 2 puis réunir les éléments A + B de part et d’autre du sommet dans ce croisillon.
Procéder ainsi sur toute la longueur (5 tubes C).Installation tente 5x10m

> Etape 5 :

Monter les pieds de la tente en emboîtant les tubes D dans les montants libres du toit, et y fixer la base des pieds (pièces 3).Installation tente 5x10m

> Etape 6 :

Fixer les tableaux latéraux à l’aide des tendeurs (pièces 4), puis assurer le montage à l’aide des élastiques et des sardines fournis.Installation tente 5x10m

VI – Tente ZONDA 6 x 12 m :

Lisez attentivement les instructions avant de commencer le montage.
Il est recommandé d’être 4 pour monter ce produit.

> Liste des pièces :Installation tente 6x12m

> Etape 1 :

Montez la structure de base : placer un croisillon 1 à chaque angle, puis assembler les grands côtés avec les tubes C
(6 de chaque côté, maintenus entre eux par un croisillon 2)Installation tente 6x12m

> Etape 2 :

Préparer l’armature du toit : emboîter les tubes B et les tubes A de façon à obtenir 12 éléments.Installation tente 6x12m

> Etape 3 :

Fixer chacun de ces éléments dans le montant supérieur des croisillons 1 et 2 de la structure de base.Installation tente 6x12m

> Etape 4 :

Assembler le sommet de la tente de réception en réunissant les éléments A + B des extrémités par des croisillons 1.
Fixer un tube C dans le dernier montant libre de ces croisillons.
Fixer à son extrémité libre un croisillon 2 puis réunir les éléments A + B de part et d’autre du sommet dans ce croisillon.
Procéder ainsi sur toute la longueur (6 tubes C).Installation tente 6x12m

> Etape 5 :

Ajuster la table du toit à l’aide des tendeur (pièces 5).
Monter les pieds de la tente en emboîtant les tubes D dans les montants libres du toit, et y fixer la base des pieds (pièces 3).Installation tente 6x12m

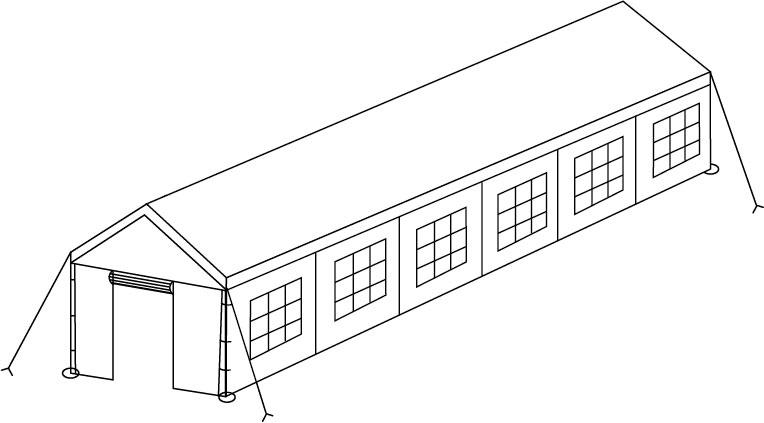

> Etape 6 :

Fixer les tableaux latéraux à l’aide des tendeurs (pièces 4), puis assurer le montage à l’aide des élastiques et des sardines fournis.Installation tente 6x12m
